自动化钻井控制

产品范围

• 集成控制系统
• 综合仪表
• 视频监控
• 司钻房

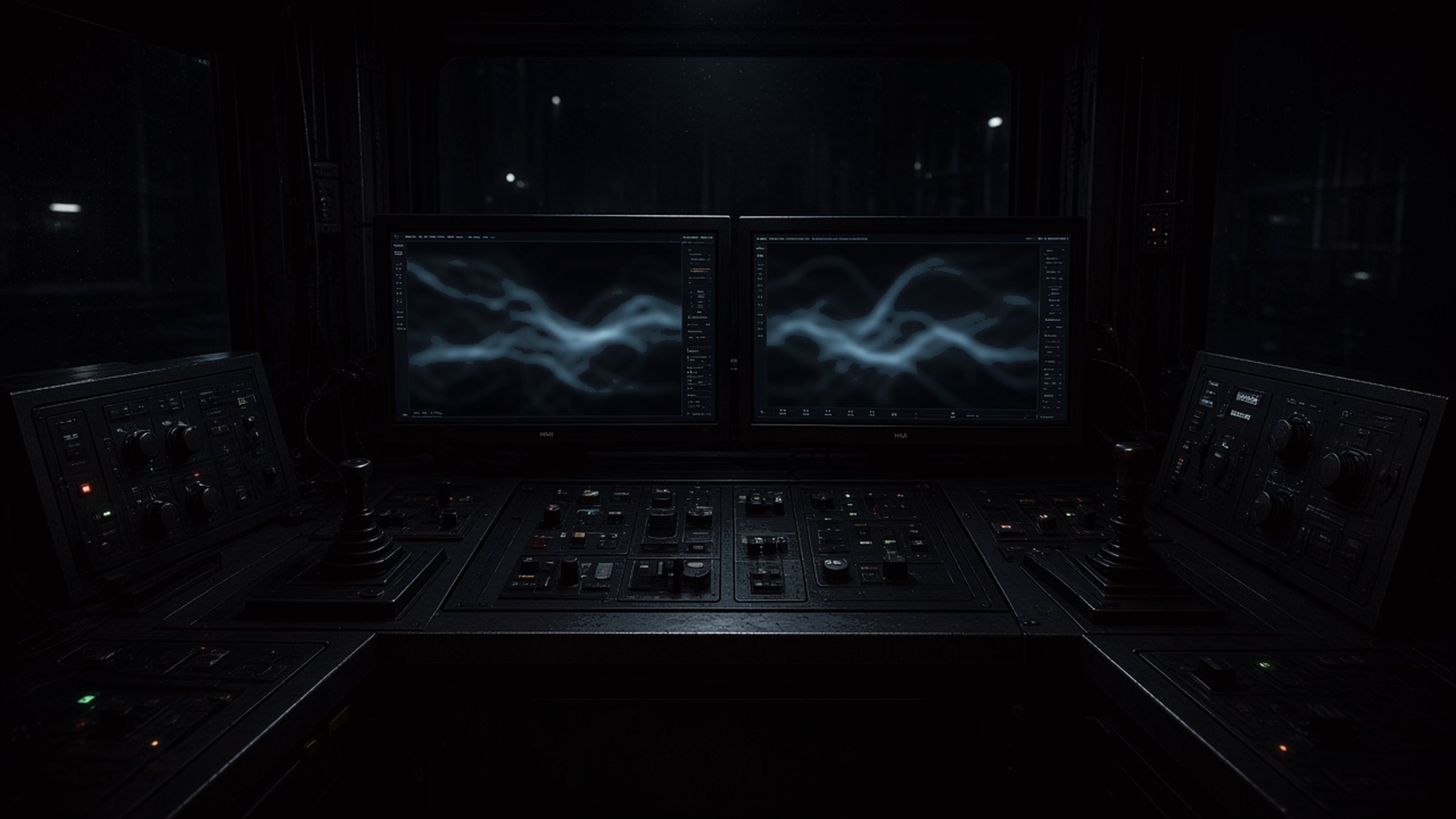

司钻房由正压防爆舱、两套集成座椅、PLC 柜、正压防爆系统、防爆空调和 CCTV 组成。

司钻如何操作

液压和气动控制改为电子控制。绞车的传统控制改为手柄。转盘、泥浆泵和其他设备改为集成座椅上的触摸屏。界面是图形化的，操作按流程组织。

集成显示与控制包括电控参数、钻井参数测量、游车防碰及相关联锁、游车速度和绞车控制、井架起升控制与保护、张力报警与保护，以及顶驱防碰和防刮。手册点名的钻台设备：动力猫道、钻台机械手、动力卡瓦、铁钻工、液压猫头和二层台机械手。CCTV 写在系统里。电控系统和集成座椅是两套相互兼容、可以互换、互为备用的通信系统。

综合仪表

钻井数据的采集、显示、分析和存储写在 综合仪表。把这间司钻房与仪表、视频放在一起的系统图是 自动化钻井总览。

技术参数

手册没有为这套系统印千瓦表或母线电压表。上面的司钻房组成和钻台设备就是印出的规格。
