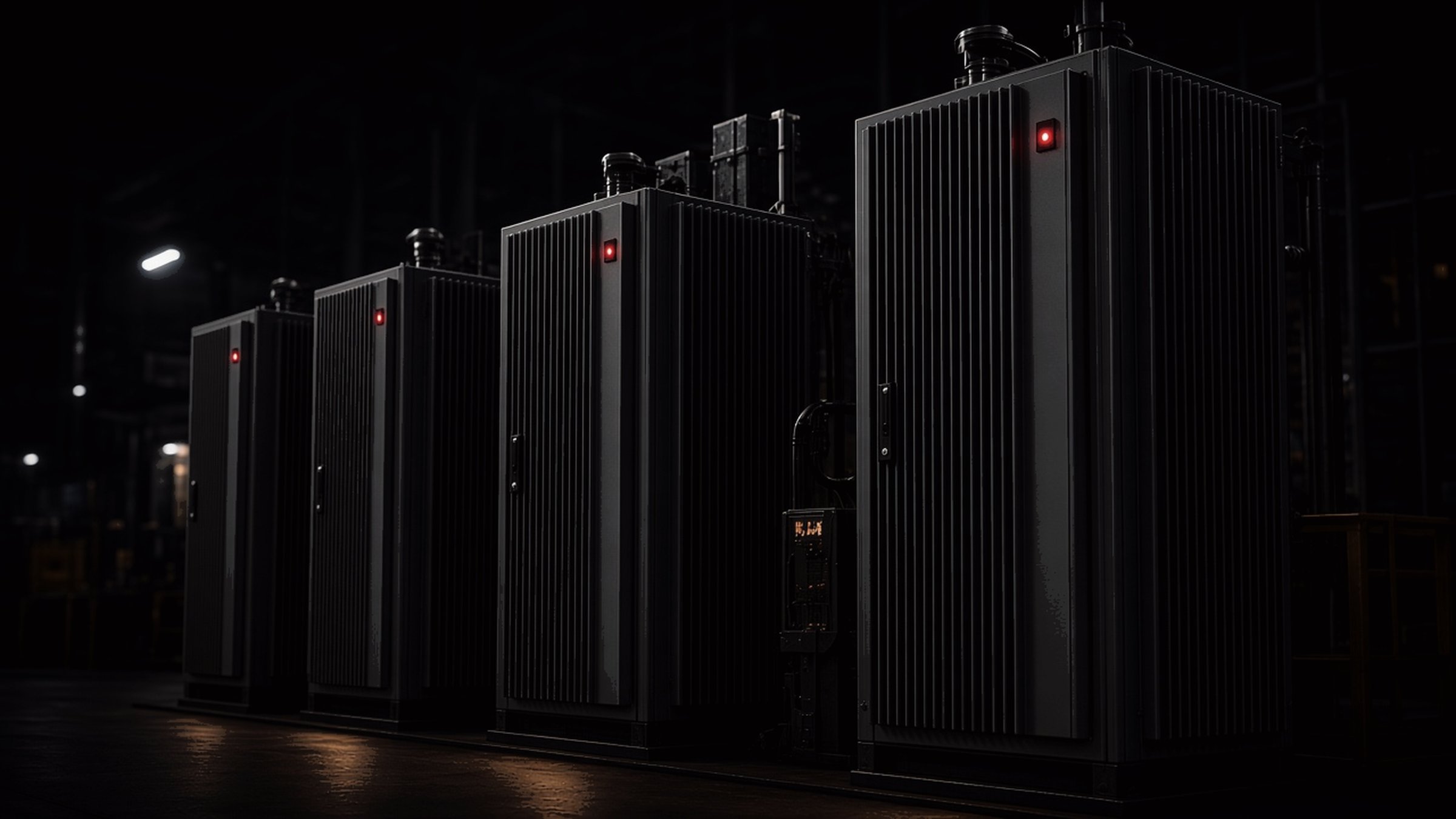

VFD 控制系统
钻机 VFD 控制系统是多传动变频调速系统。手册写明，为钻深 3000 至 12000 米的钻机开发并生产变频系统，采用全数字矢量控制的电压型交流变频装置。
- VFD
最近核对 2026-10-27 (Asia/Shanghai)
系统特点
装置是全数字矢量控制的电压型交流变频装置，具有 V/F 特性曲线和磁场定向矢量控制。PLC 以 PRONET 现场总线通信承担控制、监测和故障诊断。
- 高性能调速
- 起动电流小、运行效率高、过载能力强
- 可回馈制动
- 使用方便、噪声低，并且便于维护
技术参数
下表是 30DB 至 120DB 的配置。手册里同一格写了两行的，这里用“和”连起来。没有印出的格子用“—”。
| 技术参数 | 30DB | 40DB | 50DB | 70DB | 80DB | 90DB | 120DB |
|---|---|---|---|---|---|---|---|
| 发电机控制柜 | 3 套 | 3 套 | 3 套 | 4 套 | 4 套 | 5 套 | 5 套 |
| 变频器 | 600 kW × 1 和 800 kW × 1 | 600 kW × 1 和 800 kW × 1 | 800 kW × 2 | 800 kW × 2 和 1100 kW × 2 | 1100 kW × 2 | 1100 kW × 4 | 1100 kW × 4 |
| 能耗制动 | 1200 kW × 1 | 2400 kW × 1 | 3600 kW × 1 | 4800 kW × 1 | — | — | — |
| 综合控制柜 | S7-1500 | S7-1500 | S7-1500 | S7-1500 | S7-1500 | S7-1500 | S7-1500 |
| 司钻台 | ET200SP | ET200SP | ET200SP | ET200SP | ET200SP | ET200SP | ET200SP |
| 自动送钻变频柜 | 45 kW × 1 | 55 kW × 1 | 75 kW × 1 | 90 kW × 1 | 90 kW × 2 | 110 kW × 2 | 110 kW × 2 |
| 主变压器 | 800 kVA × 1 | 1000 kVA × 1 | 1250 kVA × 1 | 1600 kVA × 1 | 2000 kVA × 1 | 2100 kVA × 1 | 2500 kVA × 1 |
| MCC 柜 | 4 套 | 5 套 | 6 套 | 7 套 | 8 套 | — | — |
| 软起动 | 45 kW，5 回路，1 套 | 55 kW，7 回路，1 套 | 75 kW，8 回路，1 套 | 110 kW，12 回路，1 套 | 110 kW，15 回路，1 套 | — | — |
买方常问
- 汉德的钻机 VFD 系统是什么？
- 它是面向钻深 3000 至 12000 米钻机的多传动变频调速系统，采用全数字矢量控制的电压型交流变频装置，具有 V/F 曲线和磁场定向矢量控制。
- PLC 如何通信？
- 手册写明 PLC 以 PRONET 现场总线通信承担控制、监测和故障诊断。
